Monitor Audio Cinergy: dialoghi e dinamica nell’aggiornamento di una sala cinema
In una sala cinema esistente, la richiesta di aggiornamento può partire dai dialoghi: le voci risultano poco leggibili oppure perdono presenza quando la colonna sonora diventa più intensa. In altri casi, il limite emerge nei passaggi dinamici, quando l’impianto deve riprodurre variazioni di livello mantenendo equilibrio e dettaglio.
Per individuare l’intervento servono una valutazione dei trasduttori, della posizione dei diffusori e dell’amplificazione, insieme alle condizioni acustiche della sala. La configurazione a tre vie e l’array mid-tweeter orientabile di Monitor Audio Cinergy offrono possibilità concrete di adattamento, anche quando schermo, sedute e struttura frontale devono essere mantenuti.
La gamma media nella riproduzione delle voci

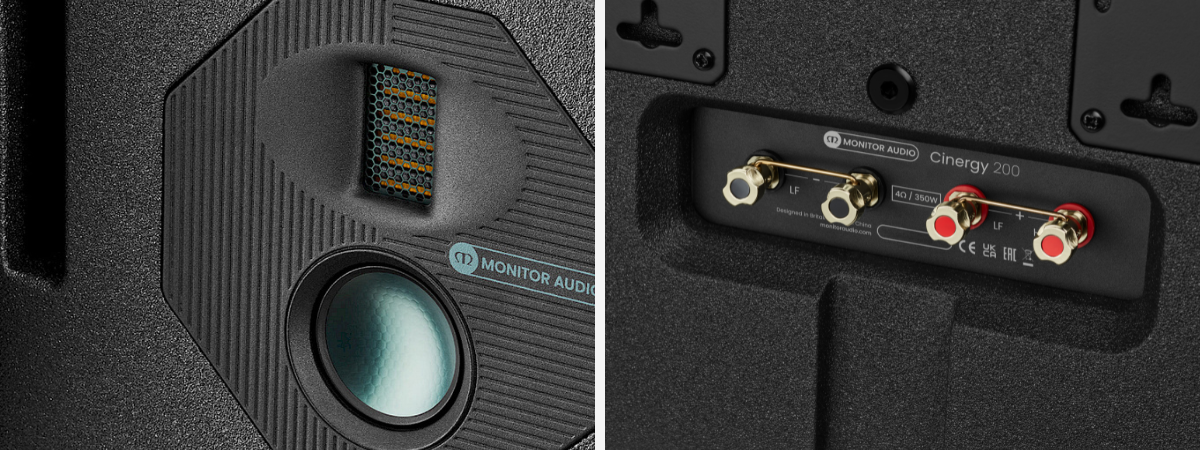

Una parte importante delle informazioni vocali e ambientali della colonna sonora ricade nella gamma media. I midrange contribuiscono quindi alla riproduzione dei dialoghi, mentre il trasduttore MPD II, Micro Pleated Diaphragm II, è dedicato alle alte frequenze. La resa complessiva nasce dal lavoro congiunto delle diverse sezioni del diffusore.
In una sala già allestita, la geometria di ascolto è il primo aspetto da esaminare. Un centrale sotto lo schermo, per esempio, può trovarsi a un’altezza distante da quella delle orecchie. Il rilievo iniziale dovrebbe comprendere:
- altezza dei tweeter anteriori rispetto alle sedute;
- distanza dalla posizione principale di ascolto;
- orientamento del centrale e spazio disponibile;
- superfici riflettenti e trattamento acustico presente.
Quando la leggibilità cambia sensibilmente da una seduta all’altra, queste differenze vanno considerate anche nel collaudo. Le misurazioni aiutano a individuare gli interventi sul trattamento acustico e a riconoscere quanto le riflessioni contribuiscano al problema.

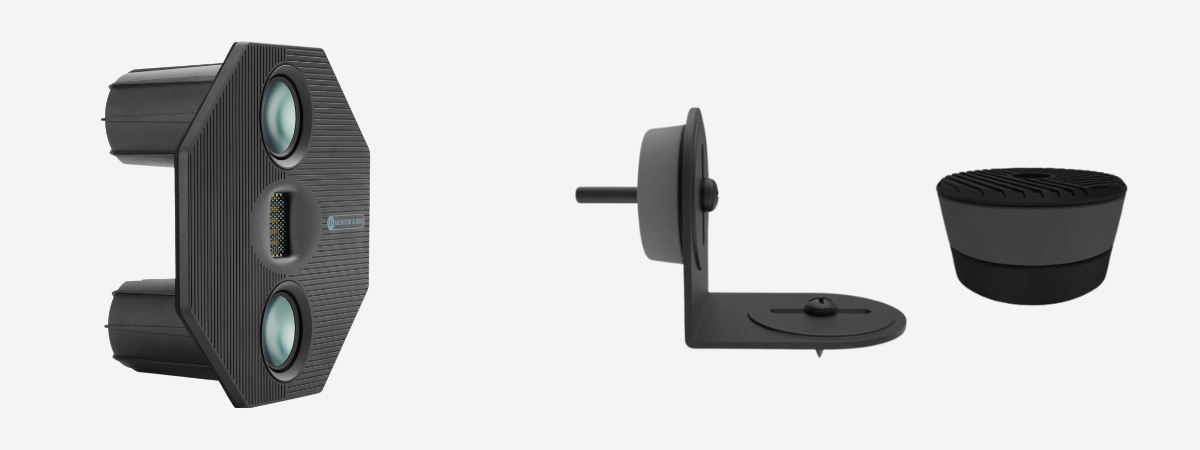

Adattare il mid-pod allo spazio disponibile
Lo spazio sotto lo schermo può richiedere un centrale orizzontale. Nei Cinergy 100, 200 e 300, l’array mid-tweeter può essere ruotato di 90° per questa disposizione, prima dell’installazione.
La rotazione consente di adattare il diffusore al vano disponibile rispettando l’orientamento previsto per i trasduttori. Definirla durante il rilievo permette di predisporre il modulo prima di inserire la cassa nella struttura o fissarla alla parete.
Per i tre canali anteriori, la posizione del tweeter deve rimanere entro ±15° rispetto all’altezza delle orecchie nella posizione principale di ascolto. Altezza e distanza vanno quindi considerate insieme, soprattutto in presenza di più file di sedute.
Sul Cinergy 300 è possibile anche scambiare la posizione dell’array mid-tweeter con quella di un’unità bassi, avvicinando il modulo all’altezza richiesta. Anche questa modifica precede il montaggio. Per la disposizione con mid-pod centrale è disponibile un profilo EQ ottimizzato.
RDT II: il contributo dei woofer alla dinamica
Nell’aggiornamento di una sala, l’attenzione alle basse frequenze si concentra spesso sui subwoofer. I woofer dei diffusori principali riproducono però anche la regione che collega il basso profondo alla gamma media.

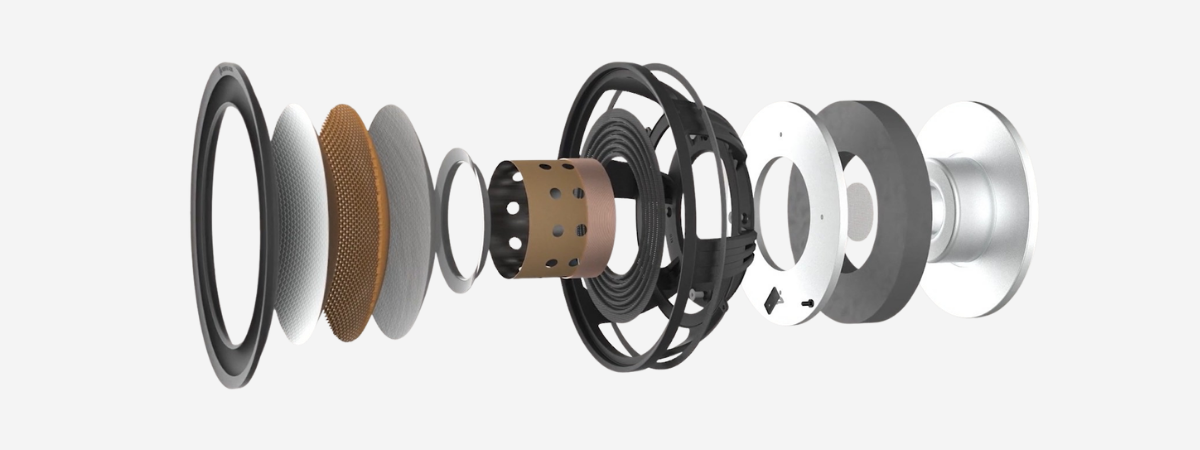

La tecnologia RDT II, Rigid Diaphragm Technology II, impiega un diaframma a sandwich, con pelli sottili e a bassa massa unite a un nucleo a nido d’ape in Nomex®. La struttura combina rigidità e leggerezza, caratteristiche alla base del comportamento dei trasduttori nei passaggi dinamici.
Per inserirli nell’impianto, la banda riprodotta va gestita in modo coerente con il modello scelto. Gli intervalli consigliati per il filtro passa-alto sono:
- Cinergy 100 e 200: 80–100 Hz;
- Cinergy 300: 40–80 Hz.
Se si conserva il processore, è necessario controllarne le possibilità di regolazione e rivedere i filtri utilizzati con i precedenti diffusori. Gli intervalli indicati costituiscono il riferimento iniziale per l’integrazione con i subwoofer, da affinare attraverso misurazioni e ascolto.
L’amplificazione va valutata alla distanza di ascolto
I finali esistenti possono essere mantenuti se adeguati ai nuovi diffusori e al livello richiesto nella sala.
Cinergy 100, 200 e 300 hanno impedenza nominale di 4 Ω. La potenza necessaria dipende dal modello, dalla distanza della posizione principale di ascolto e dal livello SPL di picco previsto.
Le prestazioni dichiarate del finale su 4 Ω vanno quindi confrontate con le esigenze del progetto. Un ascolto a volume contenuto, da solo, non permette di valutare il margine disponibile nei passaggi più impegnativi.
Durante il collaudo, dialoghi e dinamica possono essere esaminati insieme: passaggi vocali, scene dense e variazioni di livello consentono di valutare il comportamento dell’intera catena nelle condizioni d’uso concordate.
Tappi bass-reflex e profili EQ: il punto di partenza della taratura
Nell’aggiornamento di una sala, la risposta dei diffusori va adattata alle condizioni effettive dell’installazione. I tappi dei condotti bass-reflex consentono di intervenire sull’emissione alle basse frequenze: possono essere mantenuti, rimossi o utilizzati parzialmente, per trovare un equilibrio coerente con le caratteristiche della sala, dell’impianto e della struttura, oltre che con le preferenze d’ascolto.
La scelta va quindi valutata nell’ambiente, durante la messa a punto del sistema, senza associarla automaticamente al solo tipo di montaggio.
I profili EQ sono invece equalizzazioni preimpostate sui finali di potenza per ciascuna tipologia di diffusore. Richiamati al momento dell’installazione, costituiscono la base da cui partire per la taratura di ogni diffusore; le impostazioni vengono poi affinate durante la calibrazione della sala.
Gli isolatori forniti contribuiscono inoltre a ridurre la trasmissione delle vibrazioni alle strutture di collegamento.
Una prova d’ascolto nella showroom Adeo

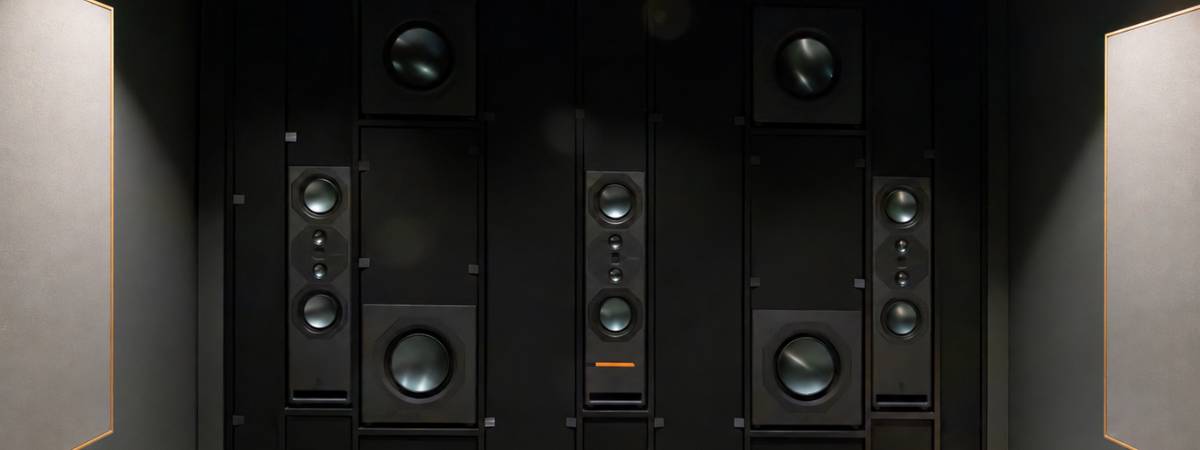

In occasione del nostro ultimo evento Adeo Custom, abbiamo aggiornato la saletta cinema della showroom Adeo Group a Lavis, inserendo i diffusori della serie Cinergy.
La configurazione Monitor Audio presente in sala comprende:
Chi desidera approfondire il comportamento del sistema nei dialoghi e nei passaggi dinamici può venire in showroom per una prova d’ascolto.
Contatta i product specialist di Adeo Group per concordare la visita o valutare l’inserimento di Cinergy nel tuo progetto. Per un confronto tecnico sulla sala da aggiornare, condividi disposizione delle sedute, distanze di ascolto, struttura frontale ed elettroniche installate.
