Trinnov WaveForming: il controllo delle basse frequenze in un Home Cinema nella storica Opera Nazionale Polacca
Cinematic e LuxArte: un progetto tra tecnologia audiovisiva e interior design
Attiva dal 2004 nel settore delle installazioni Home Cinema, Cinematic è specializzata nella progettazione e realizzazione di sale cinema residenziali di fascia alta e sistemi audiovisivi multiroom. L'azienda è membro di CEDIA (Custom Electronic Design & Installation Association) e dispone di certificazioni ISF (Imaging Science Foundation) e HAA (Home Acoustics Alliance), riferimenti riconosciuti nei settori della calibrazione video e della progettazione acustica.
Tra i suoi progetti figura uno showroom Home Cinema realizzato a Varsavia in collaborazione con LuxArte, società specializzata nell'interior design di lusso.
L'installazione si trova all'interno dello storico edificio del Teatr Wielki – Polish National Opera e ha come elemento centrale il processore audio Trinnov Altitude16, utilizzato per gestire un sistema immersivo che integra la tecnologia WaveForming per il controllo delle basse frequenze.
Il progetto dimostra come un sistema audiovisivo complesso possa essere integrato in un ambiente caratterizzato da vincoli architettonici, attraverso il coordinamento tra progettazione acustica, installazione e interior design.
Il progetto: una sala cinema all'interno di un edificio storico
L'obiettivo era realizzare, all'interno dello showroom principale di LuxArte a Varsavia, uno spazio dimostrativo capace di presentare le possibilità offerte da un sistema Home Cinema di fascia alta, mantenendo un'estetica coerente con il progetto d'interni.
La collocazione all'interno di un edificio storico ha richiesto particolare attenzione, soprattutto per quanto riguarda le possibilità di intervento sulle strutture esistenti.
LuxArte ha curato l'interior design, mentre Cinematic si è occupata della progettazione e dell'installazione delle apparecchiature audiovisive.
La sala, con dimensioni di 6,5 × 5,5 metri, è stata organizzata per ospitare un sistema audio immersivo completo, integrando diffusori, subwoofer, videoproiettore e schermo di proiezione senza interferire con l'impostazione architettonica dell'ambiente.
Il risultato è uno spazio dimostrativo progettato per conciliare le prestazioni audiovisive con le esigenze estetiche e funzionali dello showroom.

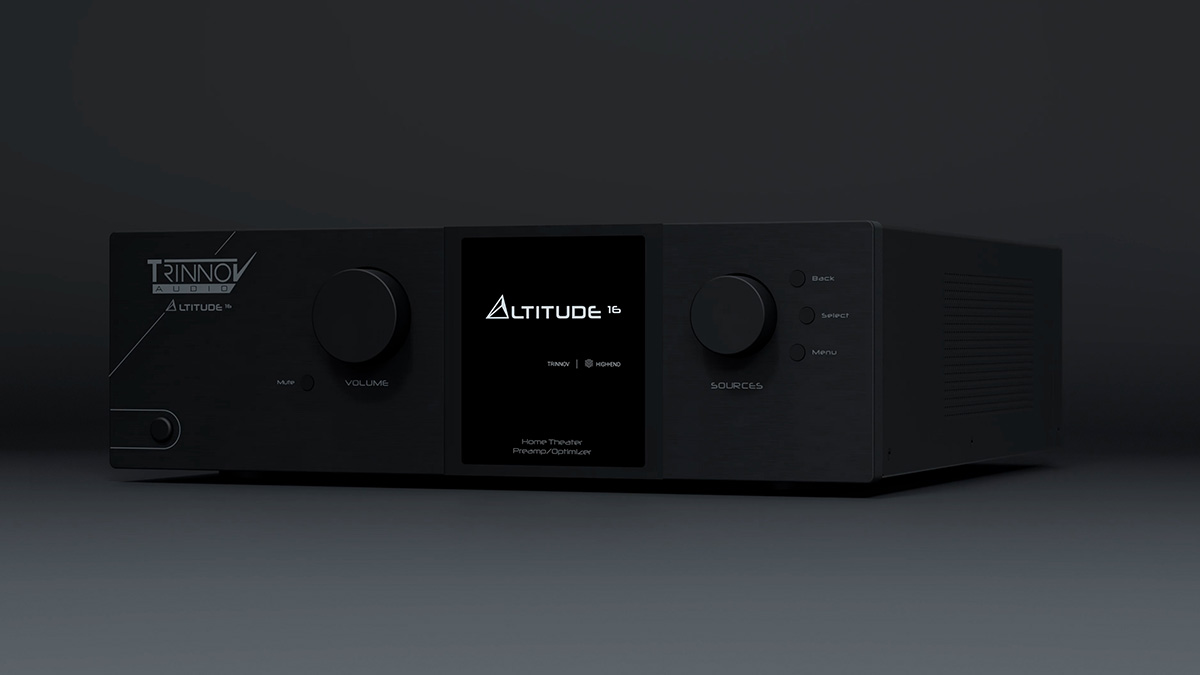

Trinnov Altitude16 e WaveForming: il cuore del sistema audio
Il sistema utilizza il processore Trinnov Altitude16, scelto per le sue capacità di elaborazione dei formati immersivi Dolby Atmos, DTS:X e Auro-3D, oltre che per le funzionalità di calibrazione acustica e gestione di configurazioni multiple.
Una componente determinante dell'installazione è la tecnologia Trinnov WaveForming, utilizzata per ottimizzare la riproduzione delle basse frequenze all'interno della sala.
In un ambiente Home Cinema, le basse frequenze interagiscono con le dimensioni e la geometria della stanza, generando modi di risonanza che possono provocare picchi e cancellazioni nella risposta in frequenza. Il risultato è una distribuzione non uniforme dell'energia acustica, con differenze anche significative tra le diverse posizioni di ascolto.
WaveForming interviene su questo comportamento attraverso una configurazione multi-subwoofer e un'elaborazione dedicata, con l'obiettivo di controllare la propagazione delle basse frequenze e limitare gli effetti delle riflessioni ambientali.
Per ottenere questi risultati, la disposizione dei subwoofer costituisce un elemento fondamentale della progettazione e non può essere considerata indipendentemente dalla successiva fase di calibrazione.
La configurazione dei diffusori e dei sei subwoofer
Il sistema audio dello showroom comprende diffusori dedicati al fronte sonoro principale, ai canali surround e agli effetti immersivi, organizzati per la riproduzione dei formati audio tridimensionali.
La configurazione delle basse frequenze prevede sei subwoofer, distribuiti seguendo le indicazioni progettuali di Trinnov:
- Quattro subwoofer anteriori, posizionati nella parte frontale della sala.
- Due subwoofer posteriori, collocati sulla parete opposta.
- Trinnov Altitude16, incaricato dell'elaborazione e della gestione del sistema.
Questa distribuzione è stata studiata per sfruttare le funzionalità di WaveForming, tenendo conto delle caratteristiche dell'ambiente e delle limitazioni imposte dall'edificio.
La configurazione non è stata definita esclusivamente in funzione delle prestazioni dei singoli diffusori, ma considerando il comportamento complessivo del sistema all'interno della sala.
Dal punto di vista dell'installatore, questo approccio richiede di valutare preventivamente le posizioni disponibili per i subwoofer, le distanze dalle superfici e le possibilità di integrare gli apparecchi senza compromettere gli obiettivi acustici.
L'efficacia del sistema dipende infatti dalla relazione tra geometria della sala, disposizione dei subwoofer ed elaborazione del segnale, elementi che devono essere considerati fin dalle prime fasi della progettazione.
Le criticità progettuali: quando l'architettura condiziona l'acustica
Una delle difficoltà principali del progetto ha riguardato l'installazione del sistema WaveForming all'interno di un edificio storico.
I vincoli sulle modifiche strutturali limitavano le possibilità di intervenire sulle superfici e di posizionare liberamente le apparecchiature. Una condizione particolarmente rilevante per una tecnologia che richiede una precisa disposizione dei subwoofer.
Cinematic ha quindi lavorato direttamente con i tecnici Trinnov e con LuxArte per individuare una configurazione compatibile con le caratteristiche dell'ambiente.
Il layout è stato adattato alle limitazioni architettoniche, mantenendo l'obiettivo di ottenere una risposta controllata delle basse frequenze.
Questa fase del progetto evidenzia una criticità ricorrente negli interventi Home Cinema di fascia alta: la necessità di definire la configurazione acustica prima di completare le opere architettoniche.
Quando le posizioni dei subwoofer vengono stabilite soltanto a lavori avanzati, eventuali incompatibilità possono richiedere modifiche alle strutture, nuovi passaggi dei cavi o compromessi nella disposizione dei diffusori.
Per ridurre queste problematiche è opportuno prevedere già durante la progettazione:
- La verifica delle posizioni utilizzabili per i subwoofer, in relazione ai requisiti della tecnologia WaveForming.
- La disponibilità degli spazi necessari per il montaggio e la manutenzione.
- La predisposizione dei collegamenti audio e dell'alimentazione.
- La valutazione delle superfici e degli elementi architettonici che possono influenzare la risposta acustica.
- La possibilità di effettuare misurazioni e calibrazioni dopo il completamento delle finiture.
Nel caso di Varsavia, il confronto diretto con gli ingegneri Trinnov ha permesso di adattare il sistema alla sala, evitando che i vincoli dell'edificio impedissero l'adozione della tecnologia.
Videoproiezione e integrazione architettonica: Sony e Screen Research
Anche la sezione video è stata progettata per ridurre la presenza visiva delle apparecchiature.

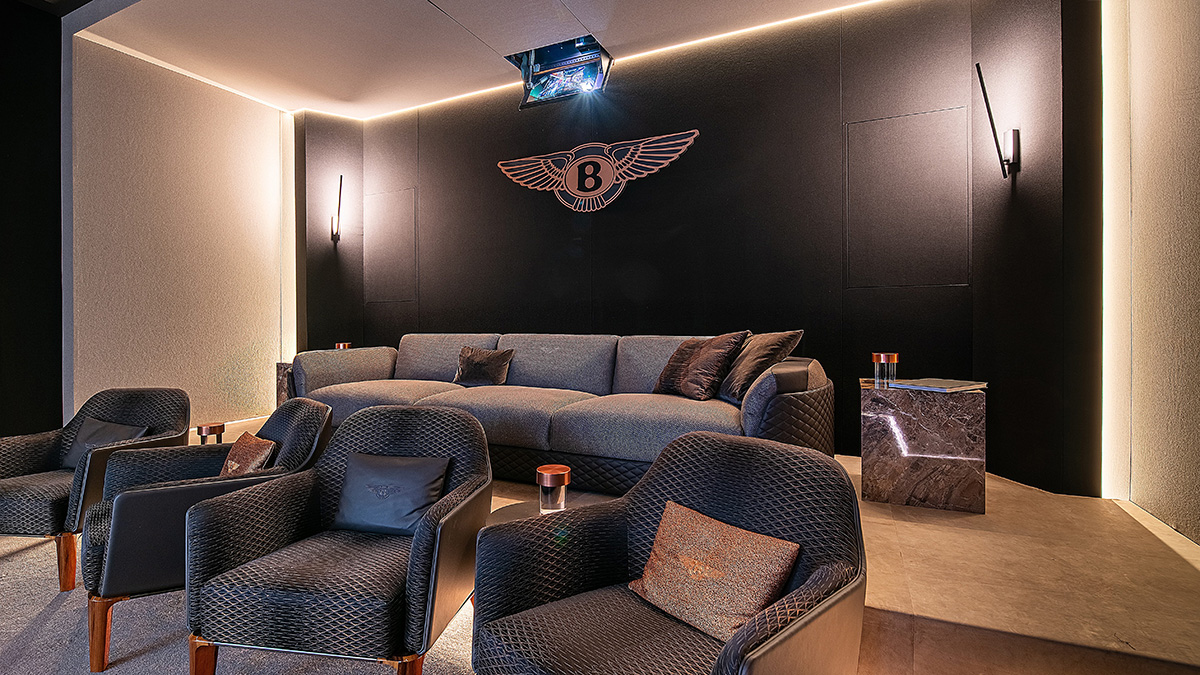

Il sistema utilizza un videoproiettore Sony VPL-XW8100ES, installato con un DT Motorized Mirror System che permette di nasconderlo nel soffitto quando non è utilizzato.
La soluzione richiede un'attenta verifica dell'allineamento ottico, degli spazi disponibili e dell'accessibilità al videoproiettore per le operazioni di manutenzione.

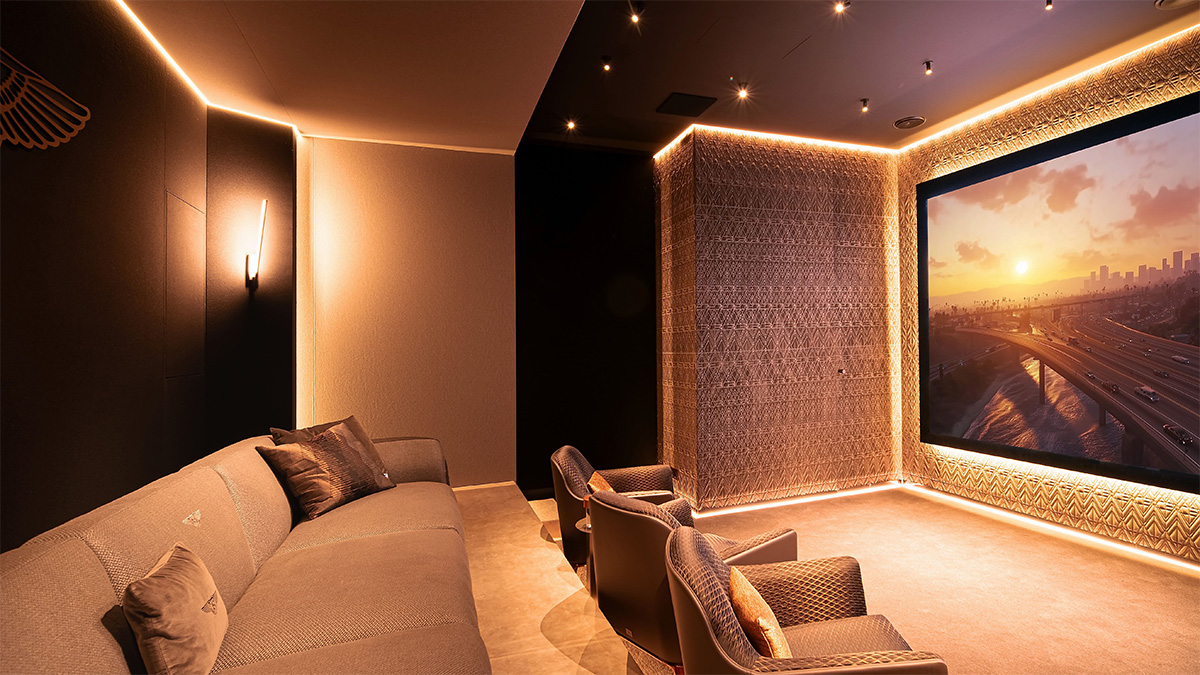

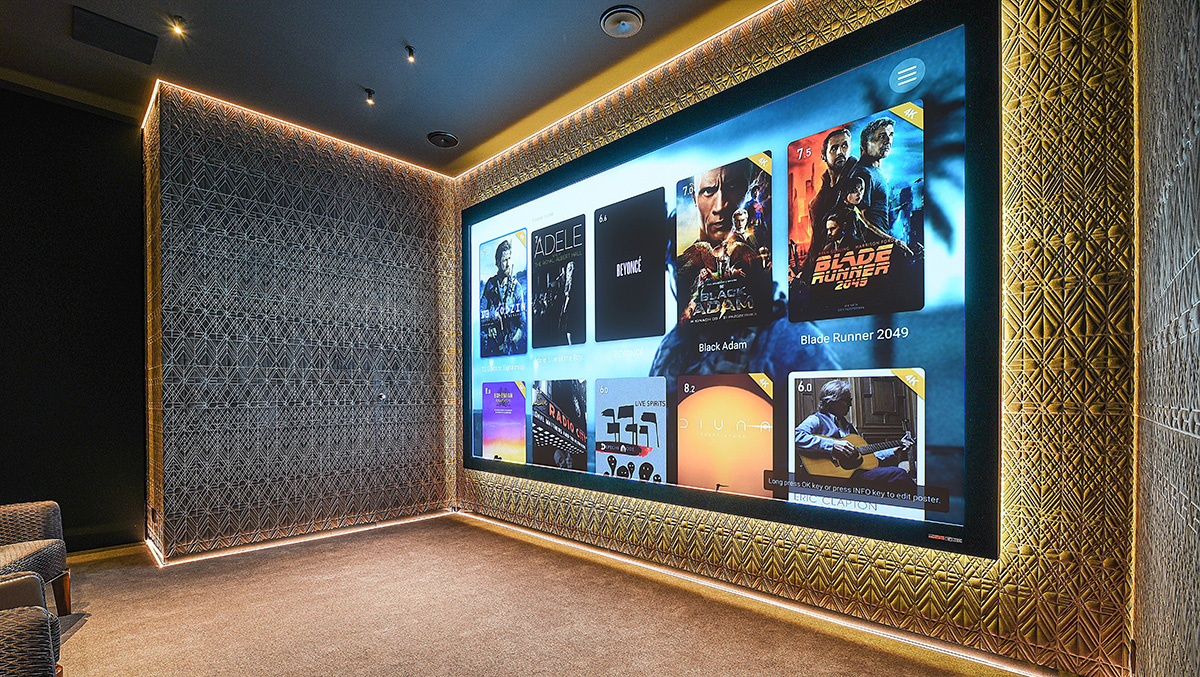

La proiezione avviene su uno schermo Screen Research DecorMask FDM da 160 pollici, realizzato da Adeo Screen. La superficie acusticamente trasparente consente di collocare i diffusori del fronte sonoro dietro lo schermo, mantenendo la corrispondenza tra immagine e provenienza del suono senza introdurre elementi visibili ai lati della superficie di proiezione.
Il sistema DecorMask permette inoltre di nascondere la superficie di proiezione dietro un telo decorativo motorizzato, personalizzabile con una grafica dedicata. Una caratteristica che ha consentito di integrare lo schermo nel progetto d'interni sviluppato da LuxArte.
Il progetto e le scelte di integrazione dello schermo sono approfonditi nel case study Bentley Home Cinema sul sito Screen Research.
Trinnov Optimizer: più configurazioni audio nello stesso showroom
Un altro aspetto significativo dell'installazione riguarda la possibilità di utilizzare lo stesso ambiente per dimostrare differenti configurazioni audio.
Cinematic aveva l'esigenza di presentare sistemi immersivi con diversi livelli di complessità, dalle configurazioni complete con 22 diffusori fino a soluzioni più contenute, senza dover modificare fisicamente l'impianto per ogni dimostrazione.
Attraverso le funzionalità di elaborazione di Trinnov e la gestione di preset multipli, è possibile memorizzare e richiamare differenti configurazioni dei diffusori e delle relative impostazioni audio.
Questa flessibilità rende la sala particolarmente adatta alla sua funzione dimostrativa.
L'integratore può infatti presentare le differenze tra le diverse configurazioni, adattando la dimostrazione alle caratteristiche del sistema che intende proporre.
La possibilità di gestire più preset costituisce inoltre un vantaggio in termini di manutenzione e aggiornamento dell'impianto, perché permette di conservare impostazioni differenti e richiamarle senza dover ripetere ogni volta l'intera procedura di configurazione.
Il valore della calibrazione nell'integrazione audio
In un sistema immersivo, la qualità del risultato dipende non soltanto dalle caratteristiche dei diffusori e del processore, ma anche dalla loro interazione con l'ambiente.
Il sistema Trinnov consente di intervenire sui parametri di elaborazione e calibrazione per adattare la riproduzione alle caratteristiche della sala.
La calibrazione permette di ottimizzare la risposta dei diffusori e la coerenza dell'insieme, mentre WaveForming introduce un livello specifico di controllo delle basse frequenze attraverso la gestione coordinata dei subwoofer.
Le due funzionalità rispondono quindi a esigenze complementari: da un lato l'ottimizzazione del sistema di riproduzione, dall'altro il controllo del comportamento acustico nella regione delle basse frequenze.
Per l'installatore, la fase di misurazione e verifica finale rimane essenziale per valutare il risultato ottenuto e individuare eventuali criticità residue.
Il risultato: un sistema immersivo integrato nell'ambiente
Secondo Cinematic, uno degli aspetti più riusciti del progetto è la capacità del sistema di trasformare uno spazio caratterizzato da un interior design particolarmente curato in una sala cinematografica immersiva.
Quando il sistema viene attivato, l'elaborazione audio gestita da Trinnov Altitude16 contribuisce a creare un campo sonoro che coinvolge le diverse posizioni di ascolto, mentre le apparecchiature rimangono integrate nell'architettura della sala.
Il progetto evidenzia come l'integrazione audiovisiva richieda un coordinamento continuo tra scelte tecnologiche e progettazione degli interni.
Nel caso dello showroom di Varsavia, questo coordinamento è stato particolarmente importante per la realizzazione del sistema WaveForming, che ha richiesto di adattare la configurazione dei subwoofer alle caratteristiche dell'edificio.
Conclusioni: progettazione acustica e integrazione nei sistemi Home Cinema
Lo showroom realizzato da Cinematic e LuxArte nella storica Opera Nazionale Polacca rappresenta un esempio concreto delle possibilità offerte dalla tecnologia Trinnov WaveForming in un ambiente sottoposto a vincoli architettonici.
La scelta di una configurazione con sei subwoofer, la collaborazione diretta con i tecnici Trinnov e l'utilizzo delle funzionalità di elaborazione e gestione dei preset di Altitude16 hanno consentito di realizzare un sistema audio immersivo flessibile, destinato a differenti scenari dimostrativi.
Il case study evidenzia soprattutto l'importanza di affrontare la progettazione acustica nelle prime fasi dell'intervento, verificando il posizionamento dei diffusori e la compatibilità con le caratteristiche dell'ambiente.
Per system integrator e progettisti Home Cinema, il progetto conferma quanto la collaborazione tra competenze tecniche e architettoniche sia determinante per integrare sistemi complessi, ridurre gli interventi correttivi in fase di installazione e mantenere la possibilità di aggiornare le configurazioni nel tempo.
