Le tecnologie Panasonic, IDK e HIVE mostrate a Milano
Video Workflow Experience, la giornata organizzata da Adeo Group in collaborazione con Panasonic, si è tenuta il 15 ottobre all’Hotel Domina Milano Fiera di Novate Milanese. System integrator, installatori e progettisti hanno seguito presentazioni tecniche e dimostrazioni dal vivo dedicate all’intera catena video.
Il filo conduttore era l’integrazione tra le fasi della catena: il valore di un progetto di visualizzazione professionale dipende da come lavorano insieme contenuto, segnale, controllo e sistemi di visualizzazione, oltre che dalla scelta del singolo videoproiettore, display o processore. Le demo hanno seguito questo percorso: dalla riproduzione del contenuto con i media player HIVE, alla gestione del segnale con le soluzioni IDK, fino alla visualizzazione con il proiettore Panasonic PT-HTQ20 e il display LED MEVIX TL-55LV12A. I paragrafi che seguono riassumono che cosa è stato mostrato e in quali progetti queste tecnologie trovano impiego.

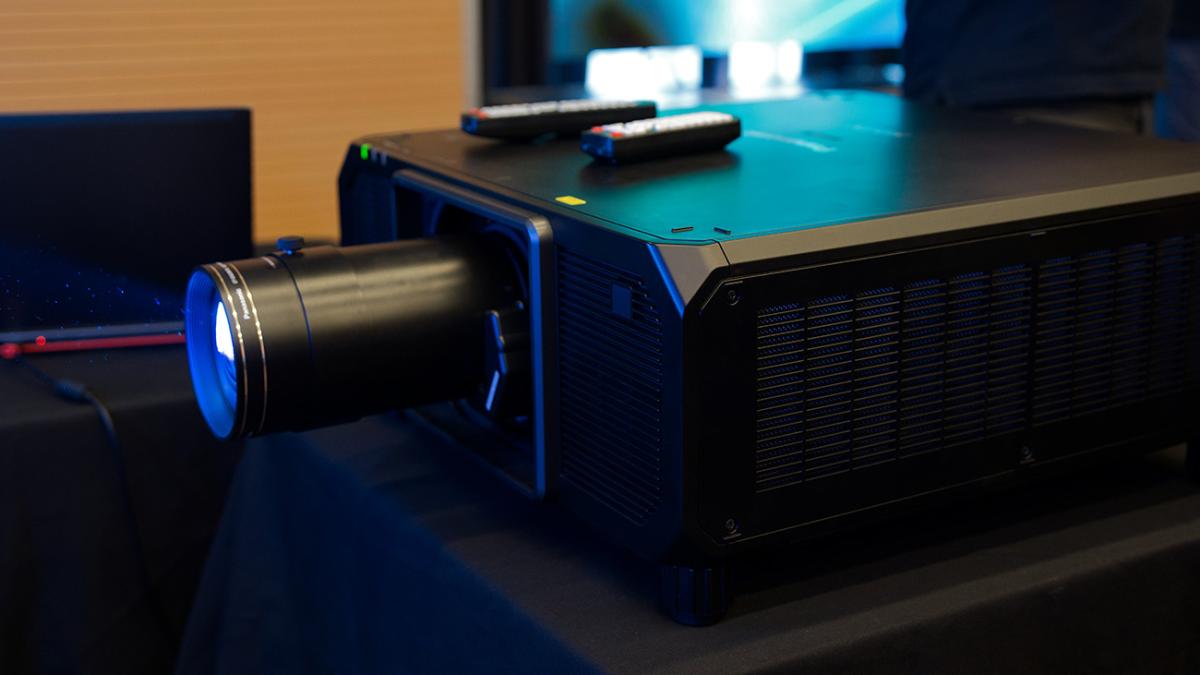

Panasonic PT-HTQ20: la qualità colore in un proiettore a 1-Chip DLP RGB laser
Il PT-HTQ20 è il primo proiettore 1-Chip DLP di Panasonic con supporto della gamma colore Rec. 2020. Utilizza la sorgente RGB laser VIVID PRIME e offre 20.000 lumen con risoluzione 4K.
Durante la giornata il PT-HTQ20 è stato confrontato dal vivo con un proiettore Panasonic 1-Chip DLP laser tradizionale (con ruota colore e ruota di fosfori), a pari luminosità. Il confronto ha reso visibile la grande differenza nella riproduzione dei colori. Il parametro in gioco è la color brightness, cioè la luminosità delle immagini a colori, che Panasonic considera separatamente dalla luminosità del bianco. Secondo il produttore, il PT-HTQ20 raggiunge una color brightness vicina a quella dei modelli 3-Chip DLP. In pratica, l’immagine conserva saturazione e impatto anche ai livelli di luminosità richiesti da installazioni immersive e superfici di grandi dimensioni.
Il PT-HTQ20 porta anche alcune caratteristiche della fascia 3-Chip. Il 4K si ottiene con la tecnologia Quad Pixel Drive ed è supportata la riproduzione 2K/240 Hz. Il proiettore è compatibile con le ottiche Panasonic per i modelli 3-Chip DLP e dispone di un ingresso 12G/3G/HD-SDI e di uno slot conforme allo standard Intel SDM. Per chi lavora già con le ottiche Panasonic della serie D3, il parco ottiche esistente resta utilizzabile, con le eccezioni indicate nella documentazione del produttore. Panasonic indica la disponibilità a partire dal quarto trimestre 2026.
Il video realizzato da Adeo Group presenta nel dettaglio la tecnologia e le caratteristiche del proiettore.
Panasonic TL-55LV12A: moduli LED a pitch fine alternativi ai monitor videowall LCD
Il display LED TL-55LV12A ha suscitato interesse per l’alta qualità dell’immagine e per la possibilità di sostituire videowall LCD esistenti costituiti da monitor. Il modulo da 55 pollici usa tecnologia COB con pitch di 1,26 mm, ha una risoluzione di 960 × 540 pixel per unità e una luminosità tipica di 800 cd/m². Il collegamento avviene tramite ingresso HDMI compatibile HDCP 2.2. La profondità è di 29 mm, il peso di circa 18,3 kg e il fissaggio segue lo standard VESA 400 × 400 mm.
Due caratteristiche incidono direttamente sull’installazione. Il display non richiede un controller esterno, tipico per i LED wall, si possono concatenare fino a 4 moduli con una singola connessione HDMI. Se servono più moduli per realizzare visualizzatori più grandi si usa uno splitter HDMI esterno per fornire il segnale agli ulteriori gruppi di 4 moduli (poi si configura lo split tile internamente a ogni modulo). Inoltre la compatibilità VESA consente di riutilizzare staffe e infrastruttura dei videowall LCD esistenti. In un retrofit, la sostituzione del videowall richiede quindi meno interventi sulle strutture.
La risoluzione complessiva dipende dal numero di unità affiancate. Una configurazione 4 x 4, ad esempio, raggiunge 3840 x 2160 pixel. Il display è progettato per il funzionamento 24/7, con moduli LED dichiarati fino a 100.000 ore al dimezzamento della luminosità in condizioni standard.
IDK: multiview su più display con MSD-V e FDX-S
Le dimostrazioni IDK hanno applicato il multiview alla presentazione su più display, andando oltre alla funzione di monitoraggio. La domanda di partenza era se si possa ottenere un canvas unificato su più schermi mostrando contemporaneamente più segnali. I due setup hanno usato i multi-switcher MSD-V e le matrici modulari FDX-S, prodotti consolidati molto spesso usati in modo tradizionale che in questa configurazione svolgono funzioni di elaborazione video avanzata.
MSD-V: due layer video live su due monitor
Il primo setup comprendeva l’MSD-V42UT e l’MSD-V62UT. L’MSD-V62UT era espanso con la scheda d’ingresso HDBaseT e la scheda I/O Dante opzionali. In questa applicazione gli MSD-V lavorano come processori video e le due uscite erano connesse a due monitor affiancati, sono state dimostrate le ampie capacità di scaling.
Ogni uscita gestisce due layer video live. Il primo utilizzato per distribuisce una sorgente sui due monitor come canvas unificato. Il secondo layer visualizza una finestra video per ogni schermo posizionabile liberamente, anche a cavallo dei due schermi. Si riescono quindi a visualizzare fino a 3 segnali video. La configurazione è adatta a sale meeting, sale direzionali, aule training e piccoli centri congressi, dove servono più segnali contemporanei su due visualizzatori.
FDX-S con schede multiview: più layer per canvas più ampi e complessi
Il secondo setup estende queste possibilità. Gli slot d’uscita della matrice modulare FDX-S ospitano le schede multiview FDX-SOV1UHM, una per ogni visualizzatore che compone il canvas. Ogni scheda gestisce quattro layer video live.
Con due schede si dispone di otto layer in tutto. Se ciascuna scheda dedica un layer allo sfondo esteso sull’intero canvas, restano sei finestre per altrettanti segnali in ingresso alla matrice. Una finestra può anche estendersi su due visualizzatori per ricostruire il fotogramma intero, ma impegna un layer su ciascuna scheda. Di conseguenza il numero totale di segnali visualizzabili diminuisce.
La soluzione si rivolge ad auditorium e centri congressi con proiettori in edge blending o LED wall affiancati. Rispetto ai processori grafici dedicati, permette visualizzazioni complesse con un investimento inferiore.
HIVE: media player integrati nello slot SDM
I segnali usati durante i test e il confronto tra i proiettori Panasonic provenivano da due media player HIVE Beeblade. Panasonic Projector & Display ha acquisito il 100% di Hive Media Control. La piattaforma di punta, BeeBlade, si basa sullo standard Intel Smart Display Module e si integra direttamente in proiettori, display LED e display professionali. HIVE continua a operare come società autonoma, con un approccio indipendente dal marchio del display.
Installati nello slot SDM del proiettore, i player eliminano la sorgente esterna e il relativo cablaggio. Possono inoltre lavorare in modo sincronizzato su configurazioni multi-proiettore, anche in edge blending. La presentazione dedicata a HIVE nel pomeriggio ha introdotto purtroppo brevemente la piattaforma, un prodotto così innovativo e complesso meriterà successivi momenti di presentazione e training che Panasonic si prefigge di realizzare.
Una catena video progettata insieme
Le demo di Novate Milanese hanno messo in evidenza i criteri che governano ciascun anello della catena. Per la proiezione conta la color brightness. Per il LED conta la compatibilità con le strutture esistenti e in ogni caso la semplicità d’installazione. Per il multiview conta il numero di layer disponibili e la possibilità di realizzare visualizzazioni innovative. Per i contenuti conta l’integrazione della sorgente nel display anche per installazioni complesse ed interattive. Valutati insieme, questi elementi semplificano l’architettura del sistema prima ancora della scelta del singolo prodotto.
Adeo Group ringrazia i professionisti che hanno partecipato a Video Workflow Experience e il team Panasonic per il contributo alla giornata. Chi non ha potuto essere presente può approfondire le soluzioni mostrate con il supporto della nosta rete vendite.
