Come scegliere il kit giusto tra HDanywhere, AVPro Edge, Lightware e IDK
I segnali video digitali attuali (HDMI e DP) hanno un grande limite: non possono essere trasportati per lunghe distanze. Sono stati inventati per connettere il bluray o set-top box alla TV di casa o il PC al monitor. Nelle installazioni professionali però 10 metri non bastano, bisogna raggiungere visualizzatori molto più distanti dalle sorgenti.
La tecnologia che ha permesso la rivoluzione digitale anche nelle grandi installazioni e tra brand diversi, è l’HDBaseT. Questo segnale infatti permette di connettere a distanza un trasmettitore a una matrice, o uno scaler a un ricevitore o a un proiettore anche se di marche diverse. È una tecnologia che fa viaggiare su un solo cavo di rete — Cat5e, Cat6 o Cat6a — tutto ciò che serve a un impianto video: immagine, audio, segnali di controllo e, in molti casi, alimentazione ed Ethernet. Al posto di un cavo HDMI ingombrante e corto, un comune cavo di rete che arriva a decine di metri.
L’HDBaseT non è una norma internazionale calata dall’alto: è uno standard de-facto, nato attorno alla HDBaseT Alliance e adottato spontaneamente da moltissimi marchi e che si basa sui chip di un unico produttore. È per questo che il trasmettitore di un marchio dialoga, entro certi limiti, con la matrice o lo scaler di un altro: la stessa tecnologia è integrata dentro prodotti diversi e dà loro un linguaggio comune. Non una garanzia di compatibilità totale — versioni e funzioni cambiano da apparecchio ad apparecchio — ma una base condivisa che ha reso l’HDBaseT lo standard di fatto per distribuire l’AV su cavo CAT a lunga distanza.
Le versioni che si incontrano oggi sul campo sono, in pratica, due mondi:
- HDBaseT 1.0 e 2.0: banda video intorno ai 10,2 Gbps: bastano per un 4K30 4:4:4 o un 4K60 4:2:0 non compressi, non per il 4K60 4:4:4 banda piena. La versione 2.0 aggiunge il trasporto USB 2.0, un canale audio digitale ausiliario SPDIF + ARC e canali di controllo rispetto al 1.0, non banda video. Il trasporto è garantito fino a 100 metri su cavo CAT6.
- HDBaseT 3.0: gestisce la banda video fino a 18 Gbps: regge quindi il 4K60 4:4:4 non compresso fino a circa 100 metri su Cat6a.
La conseguenza pratica è una sola: su un link 1.0 o 2.0 un segnale 4K60 4:4:4 passa solo se qualcosa lo comprime; per averlo intatto serve la versione 3.0. È un dettaglio che torna utile più avanti, perché è proprio sul modo di trattare il segnale che i produttori prendono strade diverse.
Chiarito questo, «quale extender è il migliore» resta la domanda sbagliata. Un kit perfetto per una sala di controllo è sprecato in un salotto; uno pensato per l’home cinema può non essere adatto in un sistema complesso. Il confronto che segue mette a fuoco le proposte di quattro brand — HDanywhere, AVPro Edge, Lightware e IDK — ragionando per famiglie di prodotto più che per singoli modelli: le sigle a listino cambiano spesso, l’impostazione di ciascuna gamma molto meno. Nessuna di queste famiglie sta su un gradino più alto delle altre: occupano punti diversi dello stesso spazio, soddisfacendo le esigenze dei diversi settori. Per scegliere conviene ragionare a due livelli — prima i criteri tecnici che contano, gli stessi per tutti, poi come ciascuna famiglia si colloca su quei criteri.
I criteri che determinano la scelta
Come viene trattato il segnale
È il fattore che ha più importanza di ogni altro, perché fissa insieme fedeltà, latenza e vincoli di cablaggio. Le strade sono tre. La prima non comprime nulla e si affida a uno standard capiente: qualità identica all’originale e latenza azzerata, in cambio però di un cavo con performance più elevate. Questo metodo garantisce la massima interoperabilità tra produttori diversi che adottano la stessa versione. La seconda comprime in modo leggero — visually lossless — toccando solo una parte dei dati, per un esito che l’occhio non distingue. L’HDBaseT Alliance prevede l’uso di una compressione DSC (Display Stream Compression). Di solito questo metodo è usato per realizzare kit extender che verranno usati sempre in coppia in quanto potrebbe non garantire l’interoperabilità tra diversi produttori. La terza usa una compressione proprietaria più decisa, per far viaggiare segnali pesanti in un trasporto meno performante senza artefatti visibili. Anche in questo caso entrambi i dispositivi (encoder e decoder) debbono essere dello stesso produttore e adottare la stessa tecnologia di compressione. Questo sistema non permette l’interoperabilità tra marchi diversi.
Risoluzione, profondità colore, chroma subsampling e HDR
Non tutti i segnali 4K sono uguali. Questi parametri definiscono com’è costruita l’immagine e l’insieme definisce la banda necessaria per il trasporto del segnale. La risoluzione del fotogramma o frame, definita in numero di pixel per quanti fotogrammi al secondo, costituisce la definizione della nostra immagine ed è un elemento dell’impegno di banda, ma non l’unico. Un secondo tassello è costituito dalla profondità colore 8, 10 o 12 bit. Ovvero con quanti bit viene definito l’esatto punto colore del singolo pixel. Questo valore determina quindi la gamma dei colori e le sfumature totali che possono essere riprodotte. Terzo elemento è il sotto campionamento del colore (chroma subsampling), ovvero come l’informazione colore viene gestita e di fatto la possiamo considerare una forma di riduzione della banda totale. Questo parametro si basa anche sulla ridotta capacità dell’occhio umano di percepire i colori rispetto alla luminanza. Di conseguenza andando a sotto campionare si riducono le informazioni colore dei singoli pixel copiando l’informazione di quelli adiacenti, si riduce la banda ma si sacrifica la fedeltà cromatica globale ma non la risoluzione. Un segnale con l’informazione di croma puro sarà 4:4:4 (sia per segnali RGB che YPrPb). Per i segnali component (YPrPb) si può avere una gestione del segnale 4:2:2 che prevede una riduzione dell’informazione colore di circa il 33%, mentre un segnale 4:2:0 prevede una riduzione dell’informazione colore di circa il 50%.
I segnali video HDR sono in un formato che, sfruttando un’alta dinamica della luminosità, aumenta la capacità dei visualizzatori di gestire i picchi di luminosità e i neri di un filmato in modo più realistico. La gestione dei segnali in HDR richiede però che la profondità colore sia almeno a 10 bit, quindi nominalmente un alto impegno di banda. Potremmo andare poi a sotto campionare il colore anche in 4:2:0 per ridurre la banda totale. Di sicuro però se la sorgente è HDR, tutta la catena deve permettere il trasporto e visualizzazione di questo tipo di segnale pena una non fedele riproduzione dell’immagine.
Distanza utile a piena qualità
Attenzione al valore dichiarato in scheda tecnica: quasi sempre la distanza massima è indicata senza dire a quale risoluzione vale. Lo standard HDBaseT, per tutte le versioni, è stato sviluppato per supportare una distanza massima di 100 metri, per la precisione 90 metri di tratta attestata e 5 metri per lato di cavo patch (totale 100 m). Esiste però un’eccezione, fuori dai canoni dell’Alleanza, che passa sotto il nome di Long Reach Mode (LRM) che molti costruttori adottano. Questa modalità permette di trasportare, fino a 150 metri, un segnale con risoluzione 1080p/1200p; quindi non un segnale 4K. Quello che conta è quanti metri reggono alla risoluzione desiderata, soprattutto a 4K nativo, e cosa succede oltre quella soglia. Per motivi commerciali esistono anche produttori che adottano versioni depotenziate “Light” che raggiungono 40 o 70 metri. Altra cosa è quando gestiscono i segnali in modo proprietario per poter raggiungere distanze o larghezza di banda adeguate alle necessità. Come abbiamo già visto però sono soluzioni, fuori dai canoni dell’Alleanza, che funzionano solo all’interno dei kit extender del singolo produttore. Quindi per poter garantire il raggiungimento della massima distanza prevista per la giusta versione di HDBaseT bisogna usare cavi CAT appropriati, il semplice CAT5e oggigiorno segna il tempo ed è quindi meglio usare i cavi CAT6 e per la versione 3 cavi CAT6A. In molti casi per evitare problemi dovuti ad interferenze EMC è fortemente consigliato usare cavi CAT FTP, e per la versione 3 addirittura S-FTP.
Alimentazione, controllo ed EDID
Questi tre fattori fanno la differenza in cantiere a volte molto più delle singole performance. L’alimentazione su cavo CAT chiamata PoH (Power over HDBaseT) o PoC (Power over Cable) elimina la necessità dell’alimentatore lato display e semplifica l’installazione. Altro aspetto da considerare nella scelta, è che tipo di segnali di controllo rende disponibile l’extender. Lo standard permette di veicolare segnali di controllo come IR, RS-232, IP, USB/KVM ma non per tutte le versioni. Quindi bisogna porre attenzione a scegliere il giusto prodotto in funzione di quali apparati si vogliono controllare e con quali prodotti HDBaseT dovrà lavorare assieme. Altro parametro è l’EDID, la stretta di mano con cui sorgente e display si accordano su risoluzione e formato del segnale video, se non va a buon fine ci saranno sicuramente problemi di visualizzazione. Per evitare questi problemi i produttori adottano soluzioni diverse, la prima è garantire una corretta e trasparente negoziazione tra Source e Sync. Altri dotano i trasmettitori di emulatore EDID in modo da fissare i parametri voluti scavalcando quindi i problemi dovuti ad un handshake errato. Altri produttori dotano i ricevitori di uno scaler in modo da poter visualizzare segnali 4K anche su display 2K, questi prodotti sono adatti quindi quando si distribuiscono segnali 4K in impianti misti anche a bassa risoluzione.
Le quattro famiglie a confronto
Quello che fanno davvero bene è togliere l'inquadratura dalle mani di una persona senza farla sembrare automatica. Il tracking AI rileva e segue il soggetto indipendentemente dalla velocità con cui si muove, dalla posizione e dalla presenza di altre persone in campo, e gestisce fino a otto soggetti distinguendo il primario dai secondari. Una situazione tipica è la tavola rotonda o il relatore che cammina sul palco: la camera lo segue, e quando l'inquadratura lo perde — perché si gira, perché qualcuno gli passa davanti — la registrazione del volto serve proprio a riagganciarlo in fretta invece di vagare alla ricerca di un soggetto. La velocità di ri-aggancio, più della precisione assoluta, è ciò che separa un'inquadratura automatica accettabile da una fastidiosa. A questo si aggiungono tre strumenti di composizione introdotti con il firmware 3.0 che spostano il controllo dalle mani dell'operatore alle regole impostate una volta sola: il Tracking Range delimita l'area entro cui l'auto-framing lavora, così il pubblico seduto dietro al palco non viene mai inquadrato per errore; il Fixed Angle Position mette in pausa il tracking quando il soggetto entra in una zona definita, utile per tenere ferma l'attenzione su una lavagna o un prodotto; e il Lead Room Effect allarga lo spazio nella direzione verso cui guarda il soggetto, dando alla ripresa un respiro più naturale. È un po' come impostare le corsie e i limiti di una strada: la camera resta libera di muoversi, ma dentro confini che si sono decisi prima.
HDanywhere: gli extender a compressione TPC
HDanywhere ha a listino prodotti pensati per le installazioni domestiche: residenziale e multi-room. All’interno della famiglia dei kit extender XTND, i prodotti HDBaseT sono due. Il primo è pensato per gestire segnali 2K fino anche a 150 m (LRM). Il secondo modello, in grado di trasportare segnali 4K60 4:4:4 e HDR fino a 100 metri, si appoggia alla compressione TPC, leggera per scelta — agisce sul gamut cromatico e lascia intatti risoluzione, frame rate e profondità colore, con un esito che il produttore descrive come visivamente identico alla sorgente. I dispositivi trasportano anche segnali IR e RS-232 e i ricevitori sono alimentati via PoH. Il valore vero emerge dentro l’ecosistema domestico: insieme alle matrici della linea MHUB, quando distribuire a più stanze diventa un gesto naturale, con un solo cavo per tratta. Meno indicata dove servono strumenti raffinati di gestione del segnale.
AVPro Edge: la serie AC-EX
AVPro Edge si rivolge all’integratore Pro AV, e la sua serie di extender AC-EX prevede sia modelli “standard” che con compressione proprietaria ICT, che fa passare un 4K60 4:4:4 a 18 Gbps gestendo in modo opportuno tutti i sotto-campionamenti (4:4:4, 4:2:2, 4:2:0) con metadati HDR e audio ad alto bitrate. La famiglia è ben articolata, ed è questo il suo punto di forza: le versioni base coprono la 40 metri a 4K; le varianti a lungo raggio allungano fino a un 150 metri per risoluzioni a 1080p; le versioni Plus aggiungono USB e KVM. Sull’HDR è la proposta meglio documentata in quanto dichiara la compatibilità con HDR10, HDR10+, Dolby Vision, HLG. Inoltre, portano in dote gestione EDID completa o downscaling per i display più datati, embedder e de-embedder audio. Il rovescio: tanta flessibilità chiede mani esperte, e in un impianto semplice buona parte della dotazione potrebbe restare inutilizzata.
Lightware: la serie TPS-Pro
Lightware si rivolge al mercato dell’enterprise, dove la parola d’ordine è standardizzare su larga scala. La sua serie TPS-Pro porta un 4K60 4:4:4 con audio embedded fino a circa cento metri su un solo cavo, con RS-232 bidirezionale, IR, ARC audio ed Ethernet e ricevitore alimentato a distanza; sul segnale interviene con una compressione leggera visually lossless, che entra in gioco solo quando la risoluzione supera i 10 Gbps. Il baricentro, però, non è il singolo extender: è il signal management — gestione EDID e signaling robusti, un ecosistema di matrici e switcher pensato per decine di sale che devono comportarsi allo stesso modo. Meno a suo agio nel residenziale e nell’acquisto plug-and-play di fascia entry.
IDK: la serie HDC
IDK presidia il corporate di alto livello, tra boardroom e sale di controllo, e la sua serie HDC fa una scelta netta: niente compressione. Esistono quindi due versioni di prodotti in HDBaseT1 e in HDBaseT3, la prima per gestire segnali fino a 4K60 4:2:0 mentre la seconda fino a 4K60 4:4:4 senza compressione. Il segnale che entra è identico a quello che esce, per i modelli versione 1 è supportata anche la modalità LRM per segnali 1080p fino a 150 metri, mentre per le modalità standard la distanza di trasmissione è 100 metri con i cavi adeguati. Tra i prodotti in versione 1, oltre ai semplici trasmettitori e ricevitori, esistono apparati particolari che funzionano anche da splitter HDBaseT (fino a 4 uscite CAT) o ricevitori multi-uscita (fino a 4 HDMI + 1 HDBaseT). Questi particolari dispositivi permettono di lavorare anche in cascata e realizzare installazioni complesse ed articolate, sono dotati inoltre di web server integrato per l’analisi dei segnali in transito e della qualità del HDBaseT, un valido strumento di debugging. Intorno a questa scelta IDK mette controllo bidirezionale RS-232C e LAN, per l’invio comandi e lettura di stato degli apparati connessi. Queste caratteristiche permettono, soprattutto per la versione 1 che è la più storica, la massima compatibilità anche con proiettori, monitor e altri dispositivi di altre marche che integrano al loro interno un ricevitore HDBaseT. È la dotazione di chi non può permettersi né latenza né un dubbio sull’integrità del colore. Il prezzo sta nel contorno: cablaggi più esigenti soprattutto per HDBaseT3 e una proposta lontana dalla logica consumer.

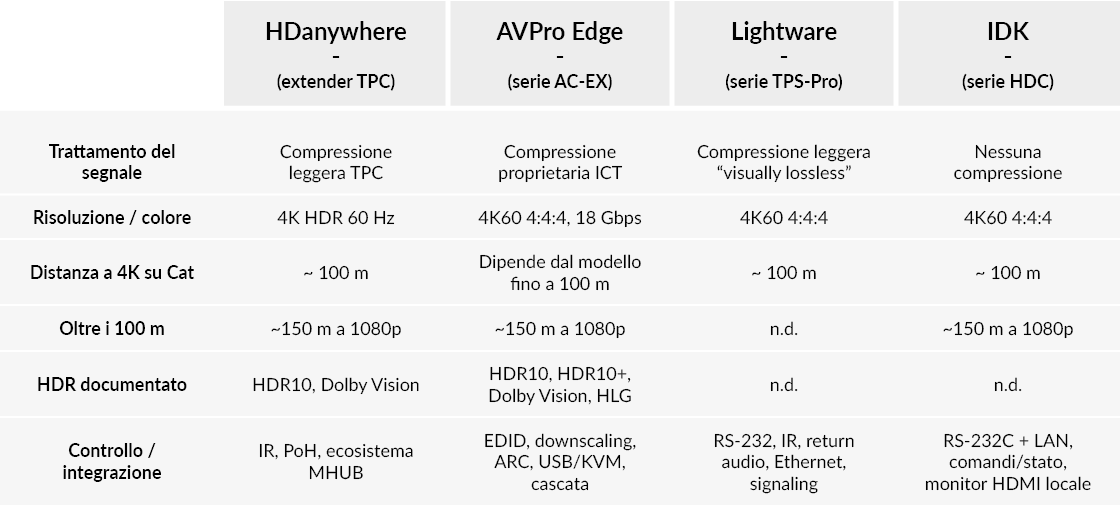

La tabella mette in fila quanto detto sopra: serve a confrontare a colpo d’occhio, non a sostituire l’analisi.
Dati ricavati dalle schede pubbliche delle famiglie citate; “n.d.” indica un dato non documentato in modo omogeneo.
Quale famiglia per quale scenario
Una situazione tipica è la villa o l’appartamento di pregio: home cinema e distribuzione su più ambienti, priorità alla resa HDR su distanze contenute, cablaggio che deve restare ordinato, impianto destinato a crescere stanza dopo stanza. Qui HDanywhere risponde con naturalezza: compressione leggera che salva la qualità percepita, PoH che cancella gli alimentatori sparsi, ecosistema MHUB che rende il multi-room un sistema e non un collage di pezzi.
Lo scenario cambia faccia con un progetto Pro AV dal parco display disomogeneo — sale riunioni, hospitality, signage dove convivono schermi 4K appena montati e monitor 1080p con qualche anno sulle spalle. Lì contano gli strumenti più della fedeltà pura: downscaling per i display datati, gestione EDID, modalità a lungo raggio per lo schermo più lontano. È il campo della serie AC-EX di AVPro Edge, dove saper governare il segnale separa l’impianto che si configura da quello che si combatte.
Poi c’è l’enterprise strutturato: molte sale che si somigliano, bisogno di standardizzare hardware, EDID e signaling su decine di ambienti, integrazione con un ecosistema di matrici e controllo. Quando pesa più la coerenza dell’insieme che la singola funzione, la serie TPS-Pro di Lightware è la scelta che lo scenario ripaga.
Resta lo scenario in cui sul segnale non si tratta: boardroom con dashboard fitte di dati, sale di controllo e NOC, ambito medicale dove il compromesso non è accettato, magari a un centinaio di metri dal rack. Dove servono 4:4:4 non compresso, latenza vicina allo zero, controllo e monitoraggio capillari e la certezza di tenere negli anni, la risposta è la serie HDC di IDK. La distanza lunga e l’assenza di compressione, qui, non sono un lusso: sono la specifica.
Le due fasce alte, Lightware e IDK, rischiano di confondersi perché presidiano lo stesso territorio. La differenza è di baricentro: Lightware ottimizza la gestione di un intero parco, IDK la fedeltà e il monitoraggio del singolo collegamento critico.
I trade-off che si raccontano poco
Tre nodi vengono al pettine solo a impianto acceso:
- Oggi contro i prossimi cinque anni. Un extender spremuto al limite di un Cat6 oggi può diventare il collo di bottiglia con la sorgente di domani; una soluzione non compressa su standard più capiente lascia margine, in cambio di un cablaggio da prevedere subito, non a posteriori.
- Lock-in d’ecosistema. I kit danno il meglio dentro la famiglia della stessa marca: mescolare famiglie diverse funziona, ma fa perdere proprio le funzioni di gestione e diagnostica che giustificavano la spesa.
- Manutenzione di EDID e diagnostica. Poter leggere lo stato di una tratta da remoto vale più di qualche metro di portata in più: trasforma una trasferta in cantiere in una verifica fatta dalla scrivania.
A ciascuno la sua corsia
Ridotto all’osso, ogni famiglia ha il suo terreno:
- HDanywhere (TPC): semplicità d’installazione, resa HDR e distribuzione multi-room residenziale.
- AVPro Edge (AC-EX): parco display misto e bisogno di strumenti per governare il segnale: EDID, downscaling, distanze flessibili.
- Lightware (TPS-Pro): standardizzare e gestire molti ambienti enterprise con signaling robusto.
- IDK (HDC): segnale mission-critical: 4:4:4 non compresso, controllo e monitoraggio.
Non esiste l’extender migliore. Esiste quello giusto per la tratta, il parco display e le esigenze di controllo che si hanno di fronte. Tanto vale partire da lì, non dal catalogo: misurare la distanza reale a 4K, fare l’inventario dei display che dovranno convivere, mettere a fuoco che tipo di controllo serve davvero — e solo allora aprire le schede aggiornate delle famiglie in lista, con questi criteri già in mano. È il momento in cui la scelta smette di essere una preferenza di marca e diventa una decisione che regge il collaudo e gli anni che seguono.
