Processore AV: il nodo che definisce architettura, taratura e scalabilità dell’impianto
Il processore AV non è semplicemente il componente che decodifica una traccia multicanale. È il punto dell’impianto in cui il segnale viene interpretato, assegnato alle uscite, ritardato, filtrato e livellato prima dell’amplificazione. Da queste operazioni dipendono la coerenza del layout, il comportamento dei subwoofer, la gestione dei crossover e il margine di intervento durante la taratura.
Le funzioni coinvolte sono almeno tre: decodifica e rendering, correzione dell’interazione fra diffusori e ambiente, instradamento dei canali. Non crescono necessariamente insieme e non possono essere valutate isolando un solo dato. Per questo il numero di canali dichiarato non è un criterio sufficiente per scegliere o confrontare due apparecchi.
La calibrazione interviene entro i limiti fissati dalla sala, dalla geometria e dai diffusori: non sostituisce il trattamento acustico né recupera un sistema sottodimensionato.
Il dimensionamento parte dal layout, non dal processore
Il processore si dimensiona dopo aver definito il layout dei diffusori, il numero e la posizione dei subwoofer e l’eventuale gestione attiva delle vie. Solo a questo punto è possibile calcolare la capacità di elaborazione richiesta.
Il conteggio va effettuato sulle singole vie, non sul numero dei diffusori. Se il crossover viene gestito dal processore, un diffusore a due vie occupa due canali, mentre un diffusore a quattro vie ne occupa quattro. Lo stesso criterio vale per i subwoofer: ogni uscita discreta utilizza un canale di elaborazione.
Oltre al numero dei canali, il progetto deve definire:
- le sorgenti HDMI e il punto in cui avviene la commutazione
- il collegamento verso l’amplificazione: analogico sbilanciato, analogico bilanciato, AES/EBU o audio su rete
- lo spazio disponibile nel rack e i requisiti di dissipazione
- le modalità di assistenza remota
- il workflow di calibrazione e chi eseguirà la taratura.
Nel caso di un sistema con WaveForming™, anche la disposizione dei subwoofer diventa parte dell’architettura iniziale. La tecnologia richiede almeno quattro subwoofer, due sulla parete frontale e due su quella posteriore, con uscite e amplificazione discrete. Il processore deve quindi essere dimensionato tenendo conto fin dall’inizio dei quattro canali occupati dai subwoofer, oltre alle vie dei diffusori.

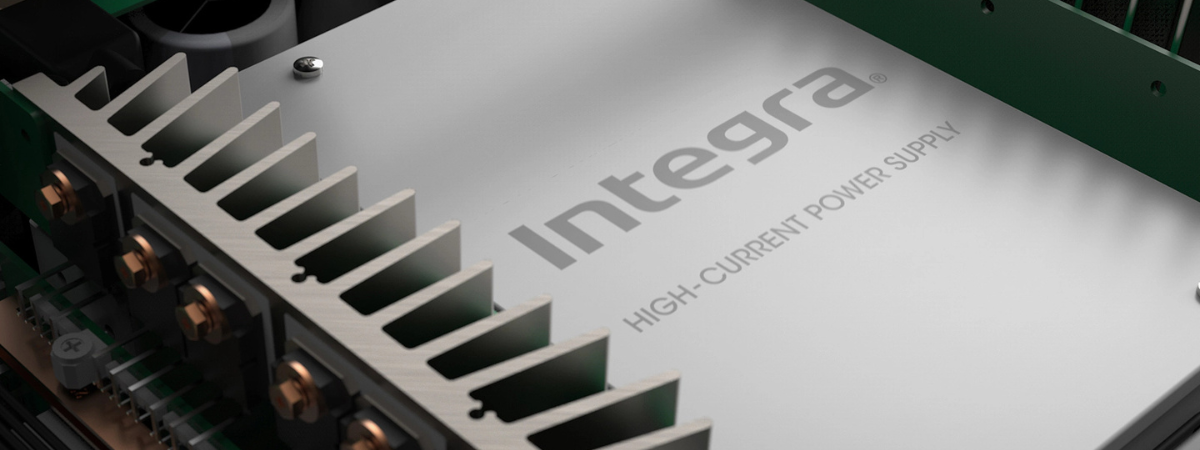

Integra DRX: elaborazione e amplificazione nello stesso telaio
La famiglia Integra DRX occupa il livello di ingresso della proposta e integra in un unico apparecchio elaborazione, amplificazione, streaming di rete e gestione delle zone. È una struttura utile quando il progetto richiede un’architettura compatta, funzioni di custom installation e una configurazione controllabile tramite IP, RS-232, IR e trigger programmabili.
I quattro modelli condividono passthrough HDMI 2.1 con HDCP 2.3, supporto 8K e 4K/120, eARC, gestione EDID e diagnostica accessibile tramite web app. Cambiano invece capacità di elaborazione, amplificazione, uscite preamplificate e strumenti di taratura. Il DRX-2.4 utilizza AccuEQ e non supporta Dirac Live.
Il DRX-3.4 include Dirac Live Room Correction a banda piena. Il DRX-5.4 elabora fino a 7.2.4, ma per il layout massimo richiede un amplificatore stereo esterno e dispone, nella pratica, di un solo canale discreto per subwoofer. Il DRX-8.4 gestisce due subwoofer indipendenti e aggiunge uscite XLR per L, C, R, SW1 e SW2, mentre gli altri canali restano su RCA.
Per l’installatore è importante verificare anche le assegnazioni condivise: Height 2, Surround Back e Zone 3 utilizzano la stessa uscita su DRX-3.4, DRX-5.4 e DRX-8.4 e non possono quindi essere attivate contemporaneamente.

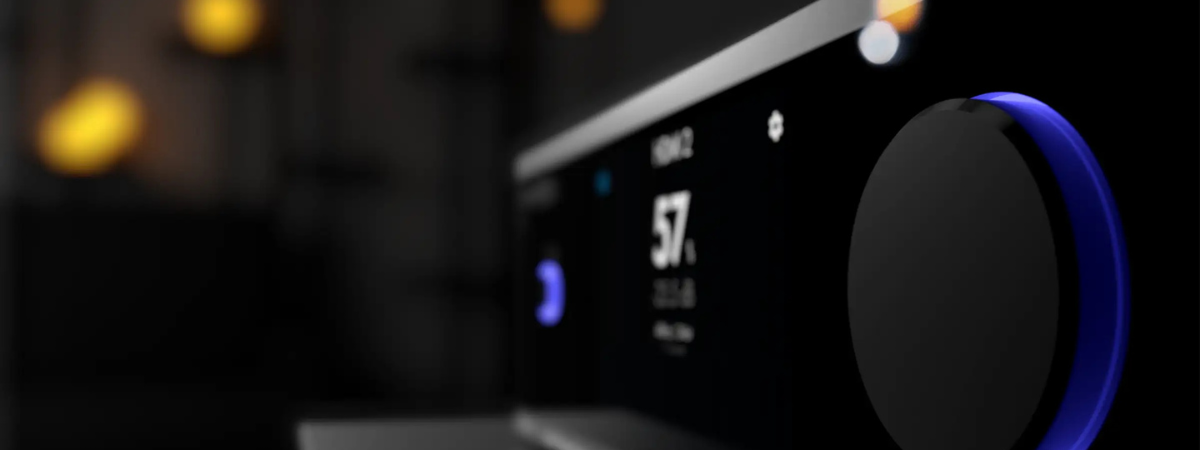

AudioControl Hyperion APR-16: instradamento, diagnostica video e workflow alternativi
Hyperion APR-16 di AudioControl è un preamplificatore-processore a 16 canali, separato dall’amplificazione. Le 16 uscite XLR bilanciate e le 16 RCA sbilanciate sono assegnabili tramite matrice e consentono di configurare layout da 2.0 a 9.1.6.
La sezione HDMI supporta segnali fino a 48 Gbps e integra la gestione EDID e HDCP. L’aspetto più rilevante in fase di installazione è però l’assenza dell’OSD sul segnale video: configurazione, controllo e diagnostica vengono gestiti attraverso la GUI web.
Sul fronte audio di rete, APR-16 supporta Dante e AES67 con due canali in ingresso e due in uscita con downmix. Il produttore dichiara che i canali DANTE e AES 67 arriveranno a 16 tramite un futuro aggiornamento software.
La taratura può seguire tre percorsi alternativi:
- Dirac Live, con licenze acquistate separatamente presso Dirac e moduli disponibili fino ad Active Room Treatment
- HAA Link, che riunisce misura e controllo nello stesso ambiente ed è rivolto a installatori e calibratori formati dall'ente HAA
- taratura totalmente manuale, destinata a chi lavora con un approccio tecnico diretto.
Non sono tre livelli da sommare sullo stesso impianto, ma workflow differenti fra cui scegliere. È comunque sempre possibile applicare correzioni EQ e delay manualmente, anche dopo l’applicazione dei filtri delle tarature automatiche. L’apparecchio è inoltre progettato per consentire all’installatore di soddisfare le specifiche RP22.

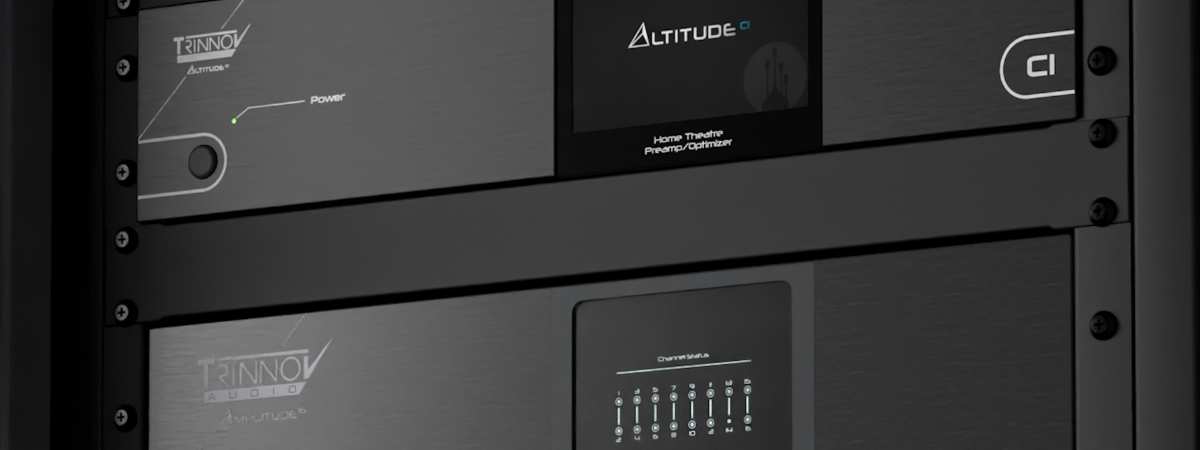

Trinnov Altitude: elaborazione, correzione tridimensionale e libertà di uscita
La piattaforma Trinnov Altitude comprende Altitude16, Altitude32 e AltitudeCI. Quest’ultimo non rappresenta un gradino intermedio, ma una fascia parallela pensata per la custom installation e per architetture ibride analogiche, digitali e audio su rete.
AltitudeCI parte da otto canali di elaborazione, ampliabili mediante licenze a passi di due fino a 64. Questo valore non descrive la capacità Dante, ma il numero massimo di canali processati. Le otto uscite analogiche non costituiscono quindi il limite del progetto: analogico, AES/EBU e Dante possono essere combinati liberamente, entro il numero di canali licenziati.

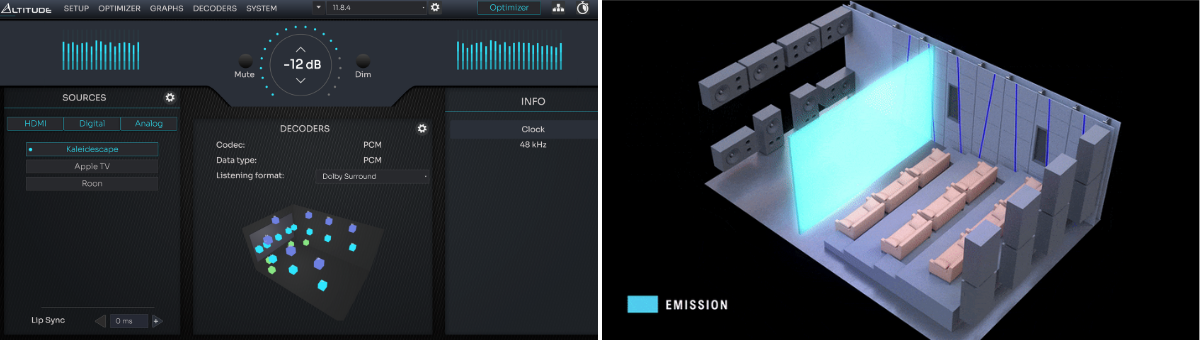

La piattaforma integra Optimizer™, Remapping™ e WaveForming™ che portano la taratura oltre il semplice allineamento di livelli e distanze. Nel progetto, però, contano soprattutto le condizioni che richiedono: misura tridimensionale delle posizioni, canali discreti e, nel caso di WaveForming, una geometria dei subwoofer definita a monte.
Queste funzioni dipendono dal microfono 3D Trinnov a quattro capsule in configurazione tetraedrica. Il sistema misura non soltanto la risposta, ma anche distanza, azimut ed elevazione di ogni diffusore.
La compatibilità va verificata in fase d’ordine: AltitudeCI utilizza esclusivamente la versione EtherCon, Altitude16 la versione XLR5, mentre Altitude32 può utilizzare XLR5 o quattro XLR3.
Cosa verificare prima della scelta
Integra DRX, Hyperion APR-16 e Trinnov Altitude rispondono a impostazioni progettuali differenti. Il confronto non può quindi limitarsi al numero di canali dichiarato o alla quantità di funzioni disponibili, ma deve considerare come ciascun apparecchio gestisce elaborazione, uscite, taratura e crescita dell’impianto.
In fase di dimensionamento e preventivo occorre verificare:
- il numero di canali di elaborazione calcolato sulle singole vie
- la disponibilità di uscite discrete per i subwoofer
- le licenze necessarie per la configurazione prevista
- la compatibilità del microfono di misura
- il punto in cui viene gestita la commutazione HDMI
- il formato del collegamento verso l’amplificazione
- il workflow di taratura e l’eventuale servizio di calibrazione
- le possibilità di espansione successive alla consegna
Sono queste verifiche a determinare se il processore può sostenere il layout previsto, il metodo di calibrazione scelto e le future evoluzioni dell’impianto.
Il supporto Adeo Group nella fase di calibrazione
Non tutte le installazioni richiedono lo stesso livello di supporto nella fase di taratura.
Quando il rivenditore o l’installatore ha bisogno di affiancamento specialistico, Adeo Group mette a disposizione servizi opzionali di calibrazione on site per:
- processori con Dirac Live
- sistemi Trinnov con Optimizer™
- configurazioni Trinnov con Optimizer™ e WaveForming™.
Il servizio può essere previsto in fase di preventivo oppure valutato in base alla complessità della sala, al numero di canali e al workflow di calibrazione scelto
